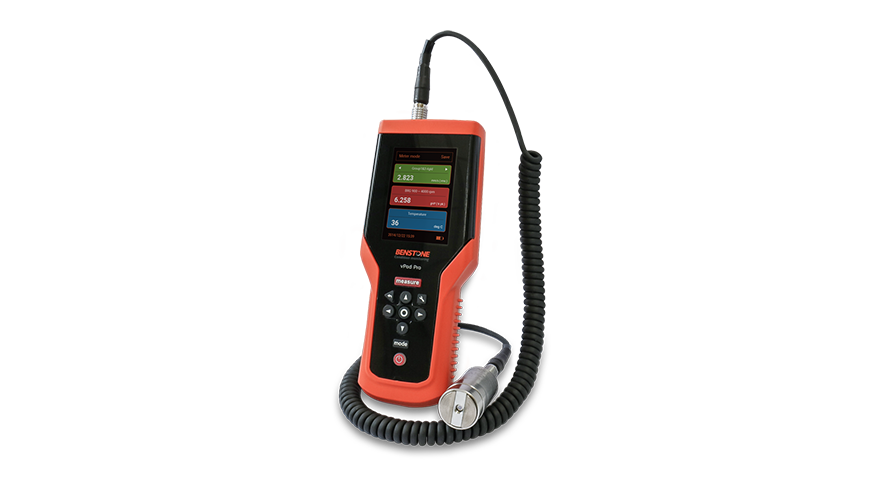

vPod Pro

przenośny miernik wibracji

vPod Pro

vPod Pro został zaprojektowany do pracy w trudnych warunkach. Dzięki stopniu ochrony IP65, pyłoszczelności i wodoodporności, sprawdza się w każdej sytuacji. Czytelny, kolorowy, 3,5-calowy kolorowy wyświetlacz zapewnia intuicyjną i łatwą obsługę urządzenia.

Zastosowanie

Innowacyjny czujnik A52-IR (zgłoszony patent)
Wykonaj dokładny pomiar dla częstotliwości z zakresu 1 ~ 8 kHz. Użyj wytrzymałej podstawy magnetycznej do instalacji czujnika, poprawiając przenoszenie sygnałów o wysokiej częstotliwości, takich jak drgania pochodzące od łożyska i kół zębatych.

Ponadto pomiar temperatury na podczerwień – czujnik temperatury jest umieszczony pod czujnikiem drgań dzięki czemu można jednocześnie rejestrować pomiary obu wartości.

Podstawa magnetyczna o wysokiej wytrzymałości

Termometr IR

Akcelerometr IEPE

Innowacyjny czujnik podwójnego wyjścia A52-IR

Ogólny pomiar drgań
Ogólny poziom drgań jest podstawowym parametrem  stosowanym do wykrywania wad widocznych na niskich częstotliwościach. Na przykład: wyrównoważenie, niewspółosiowość wału, problemy z luzem posadowienia i inne.Zaimplementowana w vPod Pro norma ISO 10816-3 wyświetla bieżący poziom drgań w kolorach tła: zielonym, żółtym i czerwonym, pozwalając użytkownikowi na szybki podgląd stanu diagnozowanej maszyny.

Bluetooth
vPod Pro posiada wbudowany moduł Bluetooth, dzięki któremu można bezprzewodowo połączyć swój zestaw słuchawkowy do urządzenia. Przy wykonywaniu pomiaru użytkownik może odtworzyć  2 ~ 8 sekund sygnału drgań przez zestaw Bluetooth. Doświadczeni użytkownicy mogą korzystać z tej funkcji pomocniczej do weryfikacji, czy na monitorowanej maszynie występują niepokojące objawy.

Wykrywanie stanu łożyska
vPod Pro dodatkowo mierzy sygnał drgań w paśmie od 1 kHz do 10 kHz i realizuje pomiar „true peak” – wartości użytecznej  przy rozpoznawaniu uszkodzeń łożyska.Metoda ta wykrywa i pozwala śledzić problemy z łożyskiem już na wczesnych stadiach. Urządzenie posiada wbudowane progi ostrzeżenia i alarmu, a mierzone wartości są oznaczone kodem kolorowym (zielony, pomarańczowy, czerwony), dzięki czemu użytkownik może łatwo rozpoznać stan łożyska i w razie potrzeby podjąć działania konserwacyjne. Metoda true peak pozwala na skuteczne wykrycie skoków w przebiegu czasowym sygnału, będących objawem uszkodzenia łożyska.

Funkcja aparatu
vPod Pro posiada wbudowany aparat- pozwala to oznaczenie danych pomiarowych przy pomocy zdjęcia. Zdjęcie będzie powiązane z konkretnymi punktami pomiarowymi lub całymi obiektami. Zarówno na urządzeniu, jak i po eksporcie danych do oprogramowania komputerowego.

Funkcja analizy widma (opcja)
Oprócz pomiaru ogólnej wartości drgań, stanu łożyska i temperatury, urządzenie dodatkowo pozwala na analizę widmową (spektrum). Zmierzone wartości można zapisywać z 1 kHz szerokości pasma i 1600 linii rozdzielczości lub 10 kHz szerokości pasma i 6400 linii rozdzielczości.

Funkcja ścieżki pomiarowej (opcja)
Możliwości tworzenia ścieżki  pomiarowej w vPod Pro to bardzo użyteczna funkcja zarówno przy monitorowaniu większej ilości maszyn, jak i przy regularnych obchodach diagnostycznych.W trybie ścieżki wartości ogólnej poziomu  drgań, stan łożysk i temperatura są mierzone w tle.Surowy sygnał (RAW) drgań jest przechowywany do dalszej analizy danych. Analiza zapisanych danych jest na przebieg czasowy, dwa zestawy analizy widma, widmo obwiedni i cepstrum, aby zapewnić pełny zestaw parametrów niezbędnych do  diagnostyki prewencyjnej. Z poziomu oprogramowania iSee można sprawnie śledzić zmiany trendów, diagnozować potencjalne i istniejące problemy oraz generować raporty.

Cechy

  • Wbudowana pamięć flash (24 GB) zapewnia wystarczającą liczbę miejsca do przechowywania pomiarów.
  • Innowacyjna konstrukcja czujnika umożliwiająca jednoczesny pomiar ogólnej wartości drgań, stanu łożyska i temperatury.
  • Dostępne opcje: funkcja analizy spektralnej i Route Mode (tryb trasy pomiarowej).
  • Obiektyw z tyłu pozwala dodawać zdjęcia wykonane w trakcie gromadzenia danych jako użyteczna forma notatki / lokalizacji pomiaru.
  • Ponadto vPod Pro posiada moduł Bluetooth dla zestawów słuchawkowych (odsłuch sygnału), USB 2.0 i interfejs transmisji WiFi do przesyłania danych do i z komputera.

Dane techniczne

Procesor

ARM® Cortex®-A8, 1GHz

Wyświetlacz

3,5 ″ kolorowy TFT LCD, 240×320

Pamięć

flash 24 GB

Kanały wejściowe

1 wejście analogowe i 1 wejście cyfrowe

Złącze wejściowe

8 pionowe złącze Lemo

Zakres wejściowy

± 5 V

Sprzężenie wejściowe

IEPE, 2 mA / 19 V ± 1 V

Rozdzielczość

24 bity

Max. częstotliwość próbkowania

25,6 kHz

Impedancja wejściowa

1 MΩ

Maksymalna częstotliwość

10 kHz

Analogowy filtr górnoprzepustowy

-10% przy 3 Hz, -5% przy 5 Hz

Max. napięcie wejściowe

± 20 V

Bateria

2x 3,7 V

Żywotność baterii

6 godzin ciągłej pracy

Temperatura pracy

-10 ° ~ 60 ° C

Klient USB

USB 2.0, złącze typu C

Bluetooth

Bluetooth 4.1 dla zestawu słuchawkowego

Wifi

802.11 b / g / n 2,4 GHz

Kamera

640 x 480 pikseli

Obudowa

ABS – z tworzywa sztucznego i gumy

Certyfikacja

IP65, znak CE, Rohs

Wymiary

204x85x45 mm (8×3,3×1,8 cala)

Waga

0,49 kg (1,05 funta, z bateriami)
