Opis

AMC VIBRO MONITOR 4000 – wielokanałowe urządzenie (max. 24 kanały) do zaawansowanej diagnostyki maszyn wirnikowych. Modularna budowa umożliwia dopasowanie konfiguracji systemu do aplikacji.

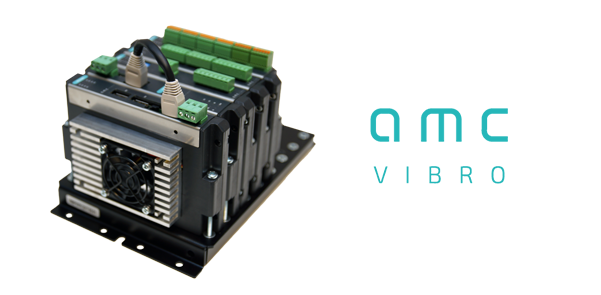

AVM 4000 to modułowy, wielokanałowy i autonomiczny system pracujący przy maszynie. System poprzez kondycjonowanie, wysokiej jakości akwizycję sygnałów i parametrów procesowych oraz ich ciągłą analizę, monitoruje stan oraz zabezpiecza pracę maszyn. Dzięki technologii True Data ValidatorTM, weryfikacji danych w czasie rzeczywistym, automatycznym wykrywaniu stanów maszyny oraz zaawansowanym analizom diagnostycznym system skutecznie identyfikuje anomalie we wczesnym stadium rozwoju oraz zdecydowanie redukuje ilość fałszywych alarmów.

Rozbudowa systemu możliwa jest poprzez dodawanie lub wymianę sprzętowych kart funkcjonalnych. Bazową wersją systemu jest AVM 4000 EU, w którego skład wchodzą: karta przetwarzania, karta serwera oraz karta pomiarowa.

AVM 4000EU

Jednostka bazowa systemu AVM4000 składająca się z:

  • płyty bazowej / magistrali
  • karty przetwarzania danych pomiarowych
  • karty serwera z interfejsem ETH
  • karty pomiarowej (4 kanały)

AVM 4000+V

Karta pomiarowa rozszerzająca system o:

  • 4 wejścia pomiarowe: IEPE (ICP) / 24bit / do 100kHz
  • 1 wejście znacznika fazy (KF)

AVM 4000+P

Karta procesowa rozszerzająca system o:

  • 4 wejścia analogowe: 0-10V lub 4-20mA / 16bit / 1kHz
  • 2 wejścia cyfrowe: 24VDC OC
  • 3 wyjścia przekaźnikowe: 24VDC 100mA NO/NC

AVM 4000+U

Karta wyjść rozszerzająca system o:

  • 4 wyjścia analogowe: 4-20mA
  • 8 wyjść cyfrowych: 24VDC 100mA NO/NC

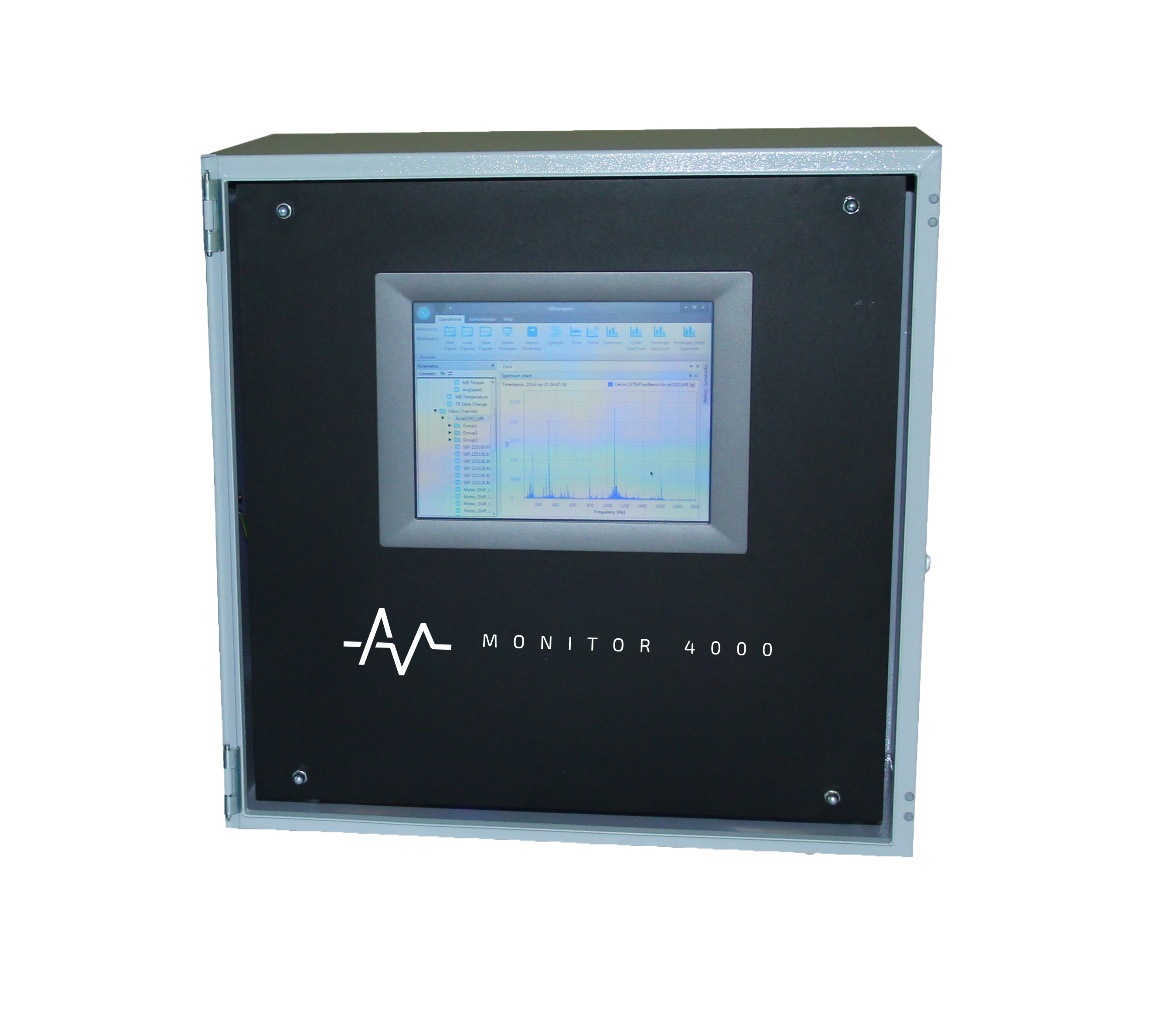

AVM LCD

Zintegrowany monitor LCD:

  • wizualizacja estymat: RMS, PP, Kurtoza, VRMS, Envelope RMS
  • wizualizacja ustawień i przekroczenia progów
  • możliwość konfiguracji poziomu progów i stanu wyjść

Cechy

Specyfikacja
Wejścia

4 wejścia pomiarowe (rozszerzalne do 20)

  • typ wejścia IEPE (ICP)
  • rozdzielczość 24bit
  • próbkowanie synchroniczne 25/50/100kHz
  • rozdzielczość widmową do 0,002Hz
  • przetwarzanie równoległe

1 znacznik fazy

Wyjścia

Modbus TCP (rozszerzalne o OPC, 4-20mA, przekaźnikowe)

Dostępne estymaty dla każdego z kanałów

Szerokopasmowe

  • RMS przyspieszenia
  • RMS prędkości
  • wartość szczytowa przyspieszenia
  • współczynnik szczytu przyspieszenia
  • kurtoza

Wąskopasmowe (do 20 na kanał)

Obudowa systemu

Klasa ochrony IP65
Dostosowana do montażu ekranu LCD

Zasilanie i warunki środowiskowe

Zasilanie 24V DC 25W
Temperatura pracy od -40oC do +85oC
Odporność na drgania grupa 1B
Możliwość adaptacji do wymagań ATEX
