VP5

przenośny system do pomiaru i analizy drgań

VP5

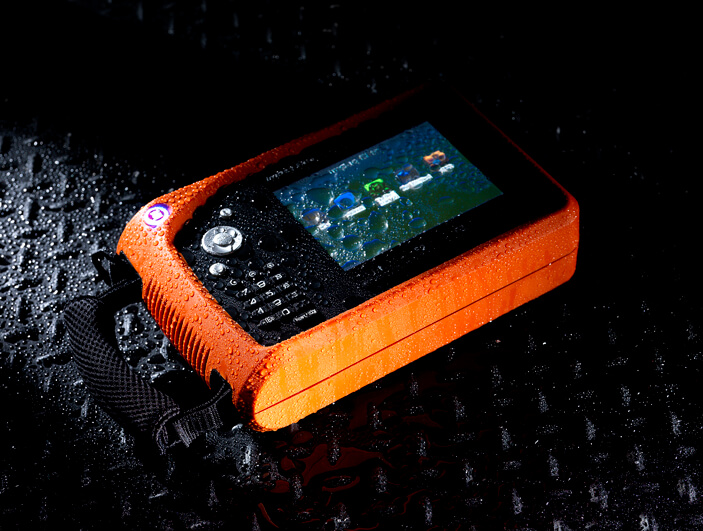

VP5 to 4-kanałowy przenośny system do pomiaru i analizy drgań z systemem Microsoft Windows CE i najnowocześniejszą technologią cyfrowego przetwarzania sygnałów. Wytrzymała obudowa VP5 jest wykonana z zaawansowanego technologicznie procesu z dwóch materiałów – twardego tworzywa ABS (czarne) i miękkiego tworzywa TPR (pomarańczowe). VP5 ma również gumowe uszczelki zapewniające ochronę IP65 w ekstremalnych warunkach pogodowych i środowiskowych. Wyposażony w kolorowy ekran dotykowy VGA o wysokiej rozdzielczości, VP5 zapewnia komfort pracy w terenie.

Zastosowanie

  • Gromadzenie i zapis danych
  • Dynamiczne wyważanie wirników
  • Śledzenie wyliczonych rzędów
  • Rejestrator danych
  • Bump test
  • Test ODS

Cechy

VP5

VP5 to zaawansowany, 4-kanałowy system do akwizycji i analizy danych pomiarów drgań.

  • Duży, kolorowy ekran dotykowy o przekątnej 6,4 cala i wysokiej rozdzielczości VGA
  • Obsługiwany przez system operacyjny WinCE
  • 24-bitowe konwertery AD sigma delta
  • Maksymalna szerokość pasma do 40 kHz
  • Szybki procesor DSP do analizy sygnału w czasie rzeczywistym

Przenośny analizator drgań do trudnych warunków

  • Wytrzymała obudowa wykonana w procesie podwójnego formowania wtryskowego
  • Klasa szczelności IP65
  • Znak CE
  • Test wibracyjny IEC 60068-2-34
  • Wytrzymałość na wstrząsy IEC 60068-2-27

4-kanałowy kolektor danych drganiowych VP5

Pomiar drgań w trzech osiach pozwala na ograniczenie godzin pracy w terenie.

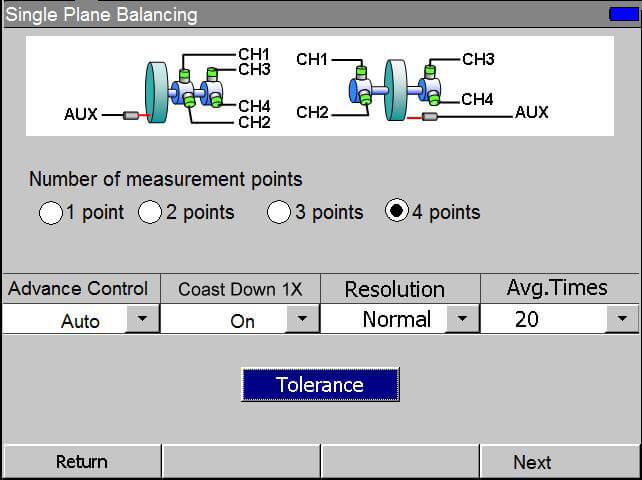

Zaawansowany moduł wyważania w terenie

Moduł wyważania pozwala na wyważanie wirników w maksymalnie 4 płaszczyznach.

W przypadku wyważania w jednej lub dwóch płaszczyznach można wybrać do 4 punktów pomiarowych w celu zminimalizowania poziomu drgań w różnych kierunkach i miejscach.

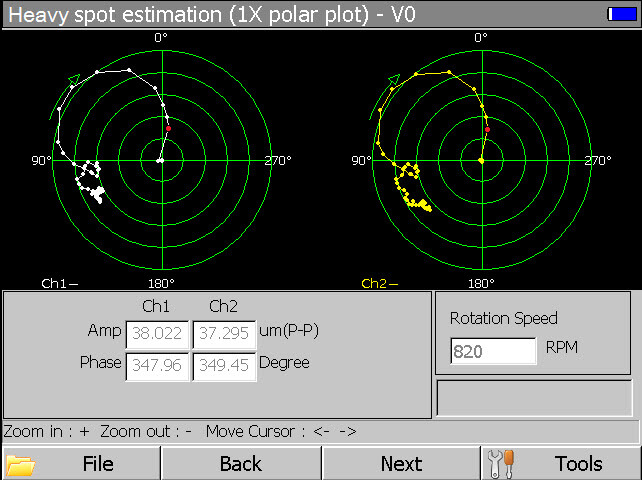

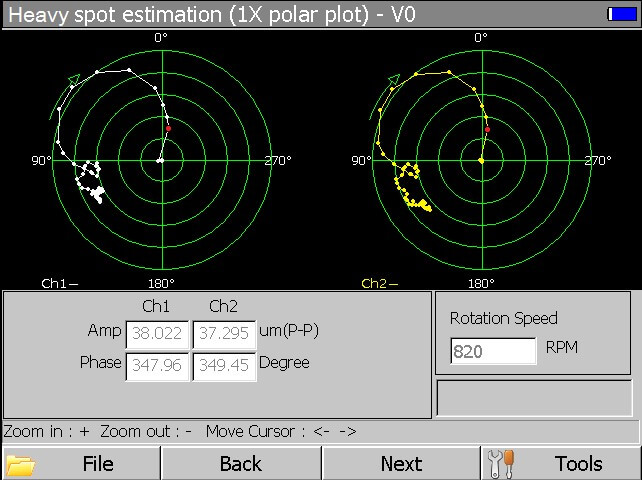

Lokalizacja „ciężkich” punktów za pomocą zaledwie 1 pomiaru

Zaawansowany moduł wyważania w terenie VP5 może rejestrować ślad 1X podczas procesu wybiegu.

Dzięki tym informacjom możesz zlokalizować „ciężki” punkt wirnika przed dodaniem ciężaru próbnego, skracając czas wyważania wirnika i zwiększając bezpieczeństwo.

Moduły Bump Test i ODS Test

Zbadaj rezonans strukturalny za pomocą opcjonalnego modułu Bump Test.

Pełna analiza modalna jest możliwa w połączeniu z oprogramowaniem innych firm, takim jak ME’Scope.

Moduł rejestratora surowych danych

Opcjonalny program do akwizycji danych bezpośrednio rejestruje surowe dane dotyczące wibracji na wbudowanej karcie Compact Flash. Przetwarzanie końcowe surowych plików danych dotyczących drgań, takich jak FFT, śledzenie kolejności lub analiza oktaw, można przeprowadzić w trybie odtwarzania za pomocą komputerowego oprogramowania Novian Dynamic Signal Analyzer firmy Benstone.

Moduł śledzenia wyliczonych rzędów

Opcjonalny moduł śledzenia wyliczonych rzędów służy do analizowania sygnałów dźwiękowych lub drganiowych maszyn wirujących o zmiennej prędkości obrotowej. Typowe zastosowania tego modułu oprogramowania to testowanie pojazdów pod kątem NVH (hałasu, wibracji, szorstkości) oraz zaawansowana analiza drgań maszyn wirnikowych.

Moduły

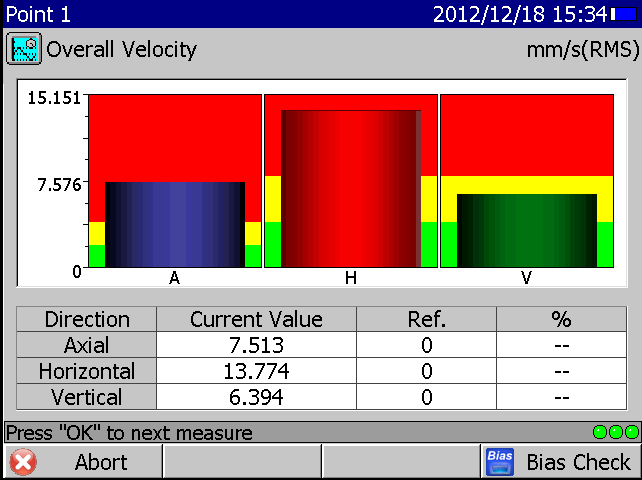

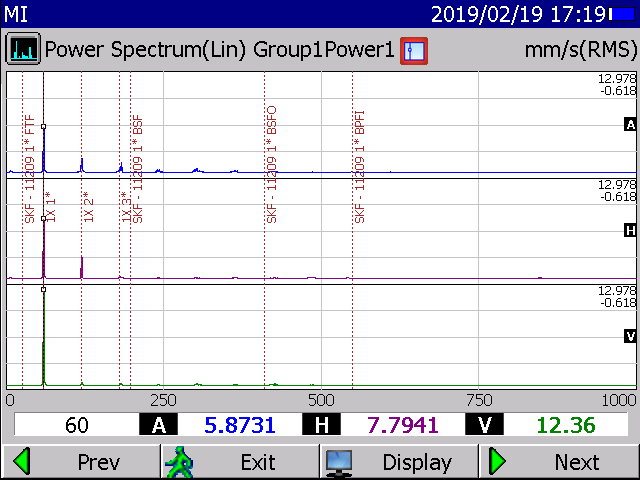

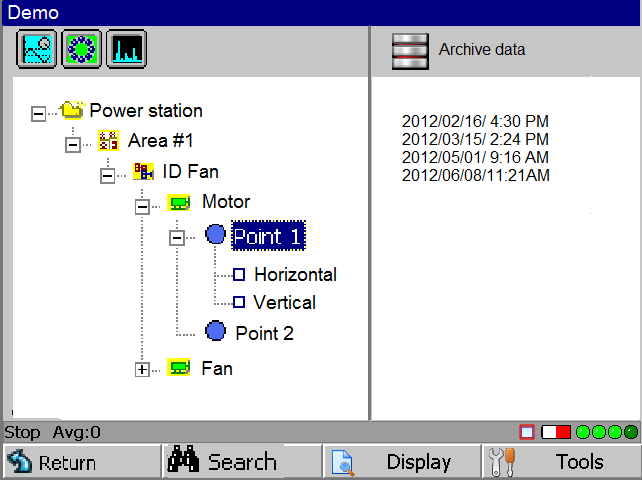

Gromadzenie danych w oparciu o ścieżki pomiarowe

Przenośny kolektor danych VP5 w połączeniu z wydajnym oprogramowaniem do diagnostyki predykcyjnej iSee jest najlepszym wyborem do akwizycji danych w oparciu o ścieżki pomiarowe.

  • Oszczędność czasu dzięki jednoczesnym pomiarom w trzech kierunkach (osie x, y i z)
  • Detekcja uszkodzeń łożysk na wczesnym etapie dzięki zastosowaniu analizy true-peak z sygnału przebiegu czasowego z filtrem górnoprzepustowym
  • Dokładna sygnalizacja wczesnego etapu uszkodzenia łożyska pozwalają użytkownikowi śledzić rozwój uszkodzenia łożyska za pomocą funkcji analizy trendów w oprogramowaniu iSee do konserwacji predykcyjnej
  • Pomiar widma obwiedni w celu potwierdzenia uszkodzenia łożyska
  • Możliwość pomiaru temperatury i innych parametrów procesowych

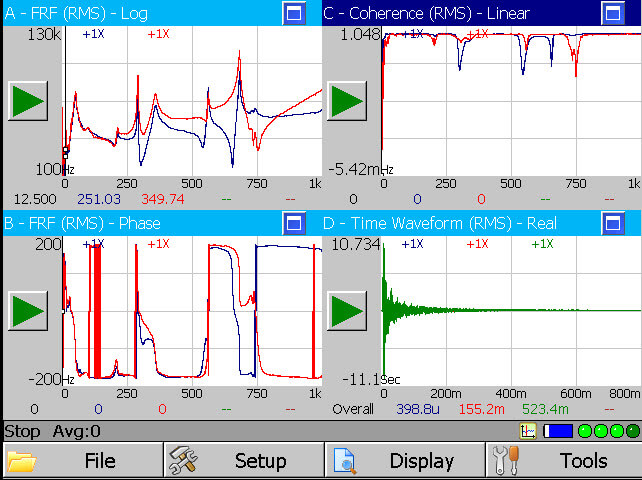

Moduł bump test

Opcjonalny, rozbudowany moduł bump test umożliwia pomiar odpowiedzi częstotliwościowej (FRF) konstrukcji, koherencji i funkcji krzyżowego widma mocy. Ten przydatny moduł oprogramowania do analizy drgań pomaga zbadać rezonans maszyny, wprowadzić wzmocnienie konstrukcyjne i zmniejszyć poziomy drgań maszyny pracującej w strefie rezonansowej. Dane testowe można zaimportować do oprogramowania innej firmy, takiego jak ME’Scope, dla dalszej analizy modalnej w celu uzyskania kształtów modalnych, częstotliwości własnych i wartości tłumienia.

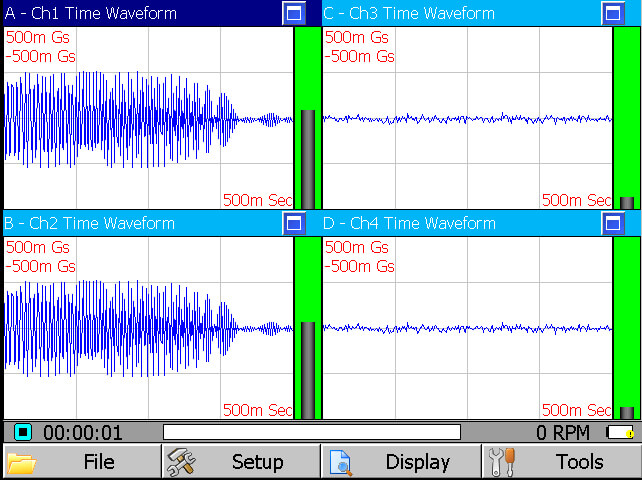

Moduł testów ODS

Opcjonalny moduł Operational Deflection Shape (ODS) umożliwia przeprowadzenie pomiaru na pracującej maszynie i zmierzenie jej funkcji FRF, koherencji i widma poprzecznego mocy. Z referencyjnym czujnikiem drgań podłączonym do kanału 1 i trójosiowym czujnikiem drgań podłączonym do kanałów 2, 3 i 4, moduł przenośny analizator VP5 oszczędza czas w terenie dzięki 4-kanałowym pomiarom w czasie rzeczywistym. Importując dane testowe do oprogramowania zewnętrznego, takiego jak ME’Scope, można łatwo uzyskać operacyjne kształty ugięć maszyn przy określonych prędkościach roboczych i wykorzystać te informacje do wzmocnienia konstrukcji.

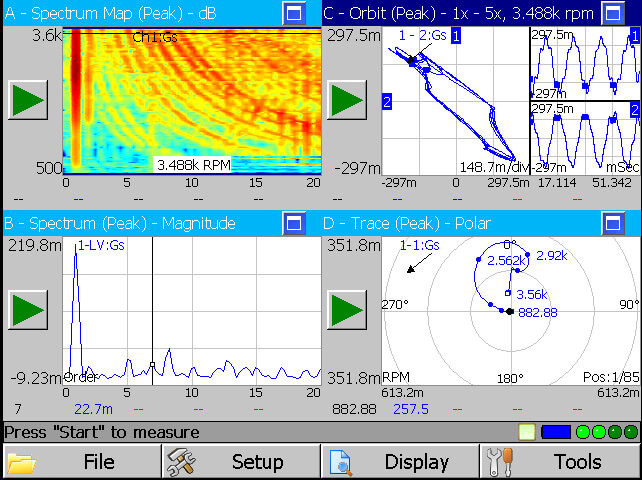

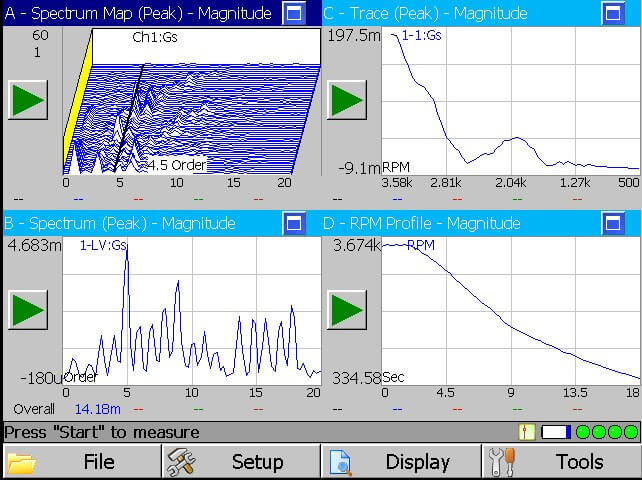

Moduł śledzenia wyliczonych rzędów

Opcjonalny moduł Computed Order Tracking jest przeznaczony do analizowania sygnałów dźwiękowych lub wibracyjnych maszyn o zmiennej prędkości. Typowe zastosowania tej funkcji to testowanie pojazdów pod kątem NVH (hałasu, wibracji, szorstkości) oraz zaawansowana analiza drgań maszyn turbinowych. Moduł dokładnie wylicza widmo w dziedzinie rzędów, filtrowane lub niefiltrowane orbity, odczyt szczeliny i linię środkową wału podczas procesu rozruchu lub wybiegu. Algorytm śledzenia zamówienia w kolektorze danych wibracyjnych VP5 wykonuje cyfrowe ponowne próbkowanie mierzonego sygnału w celu zapewnienia dokładności danych. Dane widma obwiedni można wyświetlić na wykresie kaskadowym.

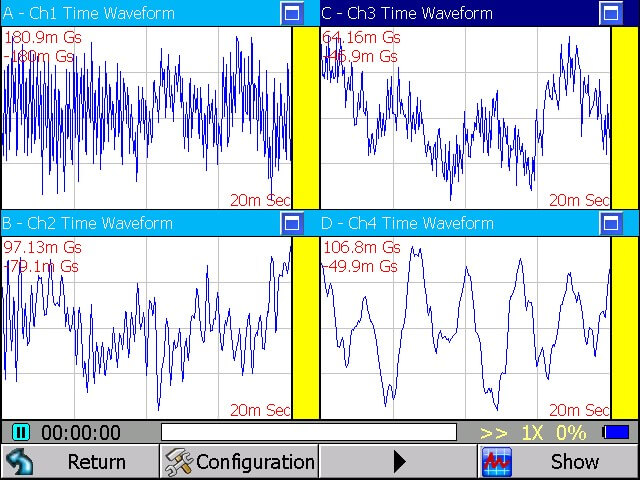

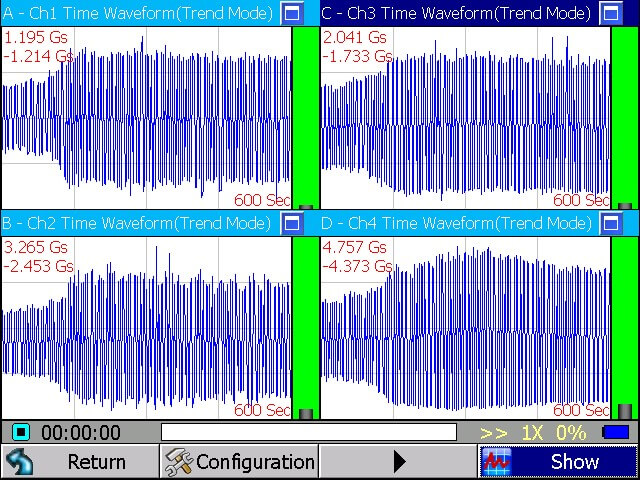

Moduł rejestratora surowych danych

Opcjonalny moduł rejestratora danych nieprzetworzonych bezpośrednio zapisuje dane surowego przebiegu na wbudowaną kartę Compact Flash. Na przykład plik o rozmiarze 1 GB będzie zawierał około trzech godzin ciągłych danych z czterema kanałami nagrywanymi przy szerokości pasma 2 kHz. Oprogramowanie komputerowe Novian Dynamic Signal Analyzer firmy Benstone umożliwia odtwarzanie i przetwarzanie zapisanych surowych plików rejestratora danych, takich jak FFT, widmo w dziedzinie rzędów lub analiza oktaw.

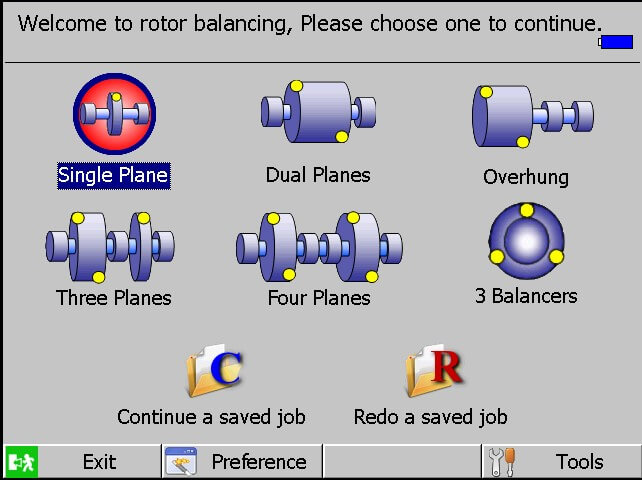

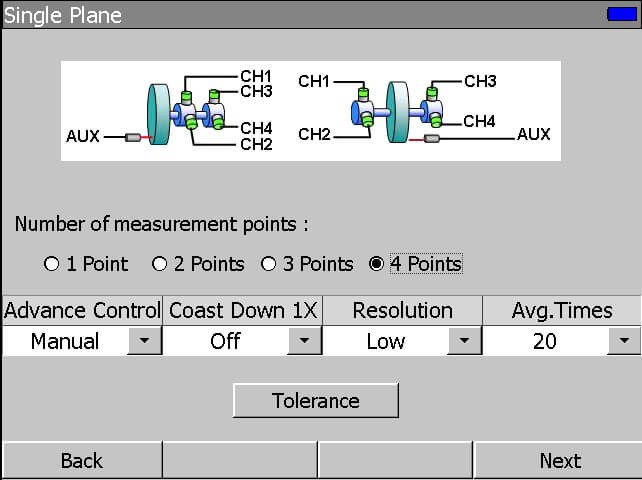

Moduł wyważania wirników

Opcjonalny moduł wyważania wirników pozwala na  wyważanie jednopłaszczyznowe, dwupłaszczyznowe, dwupłaszczyznowe przewieszone, trójpłaszczyznowe i  czteropłaszczyznowe. To zaawansowane oprogramowanie upraszcza wyważanie maszyn w terenie z bardzo dużą dokładnością. Dzięki wielopunktowemu wyważaniu, wibracje są jednocześnie zminimalizowane zarówno w kierunku poziomym, jak i pionowym. Umożliwiając pomiary z wybiegu dla drgań 1X, ciężki punkt jest prawidłowo identyfikowany za pomocą tylko jednego pomiaru, oszczędzając czas i pieniądze, eliminując użycie mas próbnych. Eliminuje to również obawy związane z bezpieczeństwem związane z umieszczaniem mas testowych w niewłaściwym miejscu.
