Fieldpaq II

Fieldpaq II

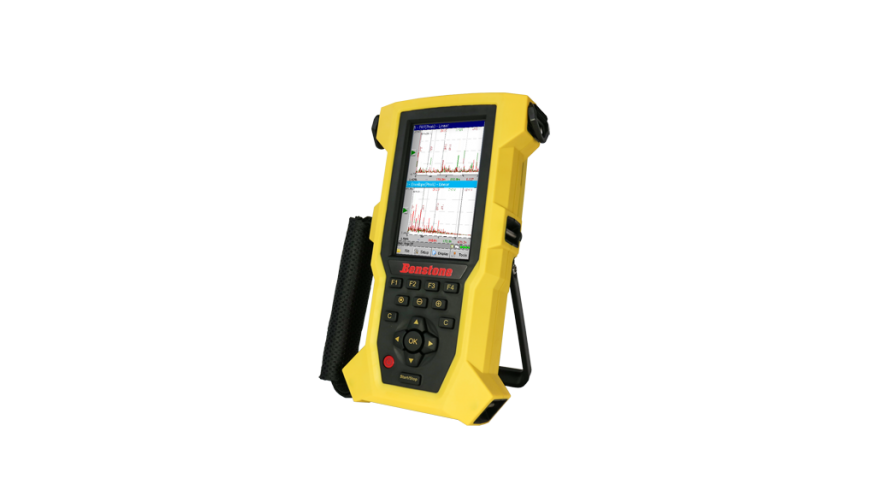

Fieldpaq II to przenośne, 4-kanałowe urządzenie do analizy danych w czasie rzeczywistym i wyważania. Stworzone z myślą o zaawansowanych pomiarach drgań w warunkach przemysłowych, Fieldpaq II został wyposażony w wytrzymałą obudowę stworzoną w procesie podwójnego formowania wtryskowego, zapewniającą stopień ochrony IP 65. Urządzenie jest wyposażone w duży, 5-calowy, kolorowy ekran dotykowy o wysokiej rozdzielczości (800 x 480). Połączenie systemu operacyjnego WinCE oraz obsługi dotykowej zapewnia intuicyjny i przyjazny użytkownikowi interfejs.

Fieldpaq II przetwarza sygnał pomiarowy za pomocą precyzyjnych 24-bitowych konwerterów sigma delta AD, co pozwala na uzyskanie wysokiego zakresu dynamicznego ? do 40 kHz.

Zastosowanie

Tryb pomiaru drgań (Vibration Meter)

Ogólny poziom drgań jest podstawowym parametrem potrzebnym do określania stanu operacyjnego maszyny.Poprzez symulację działania miernika analogowego, program pomiaru drgań Fieldpaq II wykonuje integrację w dziedzinie czasu, filtrowanie, wyznacza wartość średniokwadratową (RMS) i dokonuje detekcji wartości True peak.Użytkownik może wykonywać pomiary dla 4 kanałów drgań jednocześnie, wyświetlać wyniki na wykresie trendu, wykresie słupkowym lub zapisywać dane w sposób ciągły do pliku.Urządzenie pozwala na łatwe oszacowanie intensywności drgań dzięki wbudowanemu standardowi ISO 10816-3.Ponadto użytkownik może wybrać inne ustawienia filtrów dla pomiarów specjalistycznych.

Analiza widma oktawowego

Program do analizy oktaw wykorzystuje cyfrową technologię filtrowania w czasie rzeczywistym do generowania widma dla pełnej oktawy, 1/3 oktawy lub 1/12 oktawy.Zgodnie z normami IEC 61260 i IEC 61672 program do analizy widma oktawowego jest najlepszą metodą dla pomiarów akustycznych oraz pomiarów drgań w przemyśle.

Fieldpaq II może wykonywać pomiary ze zdefiniowanymi przez użytkownika wagami czy zgodnie z normami: ISO 6954 (statki), ISO 8041 (drgania mechaniczne działające na człowieka), ISO 2631 (drgania i wstrząsy działające na człowieka) i więcej.

Wyważanie wirnika

Pakiet oprogramowania służący do przeprowadzenia procesu wyważania w urządzeniu Fieldpaq II obsługuje jednocześnie do 4 kanałów pomiarowych, przy wykorzystaniu techniki wyważania wielopunktowego. Wykorzystanie metody wielopunktowej pozwala na jednoczesne zminimalizowanie drgań na obu kierunkach ? horyzontalnym i wertykalnym. Przeprowadzając pomiary drgań dla analizy 1X, odpowiadającej prędkości obrotowej maszyny, można łatwo określić wartość i wektor niewyważenia za pomocą tylko jednego pomiaru oszczędzając czas, pieniądze i zwiększając bezpieczeństwo operatora.

Inne funkcje urządzenia Fieldpaq II:

  • Wyważanie wielopunktowe
  • Wyznaczanie komponentów
  • Obliczanie głębokości wiercenia
  • Określenie dopuszczalnego niewyważenia resztkowego według normy ISO 1940
  • Wyznaczanie wektorów niewyważenia
  • Podgląd danych historycznych z pomiarów drgań na wykresie polarnym
  • Podgląd danych historycznych z pomiarów niewyważenia na wykresie polarnym
  • Oszacowanie wartości niewyważenia za pomocą jednego pomiaru
  • Możliwość ponownego przeprowadzenia procesu wyważania przy wykorzystaniu zapisanych wcześniej współczynników wyważania
  • Możliwość kontynuowania procesu wyważania z zapisanego wcześniej pliku

Analiza widma FFT

Program FFT urządzenia Fieldpaq II umożliwia przeprowadzanie analiz międzykanałowych, takich jak FRF, koherencja czy gęstość widmowa mocy, które są niezbędne do przeprowadzenia testów modalnych, testu ODS (operational deflection shape) lub pomiaru natężenia dźwięku.Program FFT obsługuje w sposób ciągły pomiar widma oraz wyświetlanie kaskady (waterfall), co pozwala na analizowanie drgań maszyn o zmiennej prędkości obrotowej.

  • Ogólna analiza drgań
  • Testy modalne
  • Diagnoza łożysk
  • Pomiar natężenia dźwięku
  • Testy ODS

Program FFT urządzenia Fieldpaq II umożliwia także analizę drgań łożysk. Dzięki technologii demodulacji widma, użytkownik może zaobserwować na zdemodulowanym widmie częstotliwości charakterystyczne łożyska  już we wczesnym stadium uszkodzenia.

Dane techniczne

System operacyjny

Windows CE ?

Liczba kanałów wejściowych

4 kanały analogowe i 1 kanał aux

Złącza kanałów wejściowych

Kanał 1, 2: BNC, Kanał 2, 3, 4 LEMO 4 pin i Aux: LEMO 6 pin

Typy kanałów

AC, DC, IEPE

Kanał AUX

Wejście sygnału tacho i zasilania

Procesor DSP

TI TMS320C6713B

Pamięć zewnętrzna

Karta SD

Baterie

Li-Po 7,4 V 5800 mAhr, wielokrotnego ładowania

Interfejs komunikacyjny z komputerem

USB 1.1, złącze USB typu mini B.

Wyświetlacz

LCD Kolorowy ekran dotykowy TFT 800 x 480 ?  5 cali

Temperatura pracy

od -10?C do + 50?C

Stopień ochrony

IP 65

Materiał obudowy

Twardy plastik ABS i miękki TPR

Waga

1,3 kg (2,8 funta)

Rozmiar

9,6 x 5,2 x 2,5 cala (245 x 132 x 63 mm)

Maksymalny zakres sygnału wejściowego

? 20 V

Zakres dynamiczny

130 dB (mierzony na podstawie widma)

Przetwornik A/D

24 bitowy przetwornik A/D Sigma-Delta

Zakres częstotliwości

DC do 40 kHz

Impedancja wejściowa

1 MOhm
