AUG 16000D

układ do generowania i akwizycji fal sprężystych

AUG 16000D

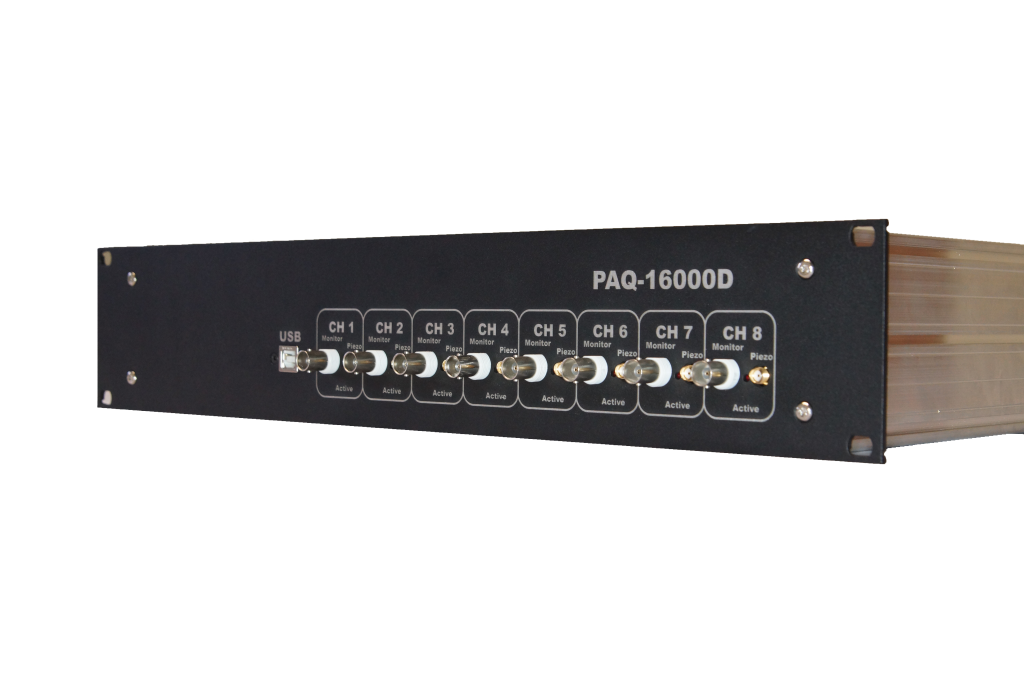

Urządzenie AMC ULTRASOUND GENERATOR / AUG 16000D jest drugą wersją układu do generowania i akwizycji fal sprężystych.

Zastosowanie

Narzędzie służy do badania stanu cienkich płyt za pomocą generowania paczek falowych (tzw. paczki Lamba) oraz zebrania sygnałów zawierających informacje o odpowiedzi badanego obiektu. Wymuszenie oraz pomiary reakcji płyty realizowane są przez piezoelementy.

Na podstawie odpowiedzi badanego obiektu można wykryć zarówno zewnętrzne, jak i wewnętrzne uszkodzenia płyty. Dane po zakończeniu eksperymentu wysyłane są przez interfejs USB do komputera PC i tam mogą być wyświetlone oraz analizowane w środowisku MatLab®. Ponadto urządzenie jest wyposażone w złącza BNC, które umożliwiają wizualizację każdego kanału w oscyloskopie.

AUG 16000D umożliwia:

  • wykrywanie uszkodzeń zewnętrznych – rys, pęknięć
  • wykrywanie uszkodzeń wewnętrznych – pęknięć, ubytków, delaminacji
  • diagnostyka stanu z wykorzystaniem technologii termicznej

Urządzenie AUG 16000D zostało wyróżnione tytułem finalisty konkursu „Innowacja Roku 2009” zorganizowanego przez Forum Biznesu pod patronatem Ministerstwa Rozwoju Regionalnego oraz Centrum Innowacji FIRE.Testy prototypu urządzenia były prowadzone przy współudziale Instytutu Maszyn Przepływowych PAN z Gdańska, Akademii Górniczo Hutniczej z Krakowa oraz Instytutu Technicznego Wojsk Lotniczych z Warszawy.

Dane techniczne

liczba kanałów nadawczych

1(0)

liczba kanałów pomiarowych

7(8)/15(16)

częstotliwość paczki Lamba

10-500 kHz

liczba okresów w paczce Lamba

1-16

okno modulacji paczki Lamba

trójkątne/prostokątne/Hanninga

maksymalne napięcie wymuszenia

200 Vpp

przetwornik A/C

2,5 MHz, 24 bit

dodatkowe ustawienia

– regulacja wzmocnienia sygnału wymuszenia
– regulacja wzmocnienia sygnału pomiarowego
– względne opóźnienia wymuszeń (w systemie wielomodułowym)

liczba modułów w systemie

1-8

zasilanie

115/230 VAC, 50/60 Hz

interfejs komunikacyjny

USB

środowisko pracy

MatLab® lub niezależna aplikacja
